● Multipath

 1. 소개

   - 1대의 서버가 복수의 패스를 통해 스토리지 장치에 접속하는 방법

   - OS에서 Disk를 여러개의 스위치를 통해 하나의 스위치가 문제가 생겼을 때 다른 스위치를 사용하여 Disk의 고가용성을 위해 Multipath라는것을 설정

   - 스토리지 제품에 따라 전용 멀티패스 드라이버가 아닌 리눅스 표준인 DMMF (Device-Mapper Multipath)라고 불리는 멀티패스 드라이버를 사용

   - 추가적으로 멀티패스를 사용하면 /dev/sdb, /dev/sdc가 그대로 남고 /dev/mapper/mpathY라는 경로로 추가적으로 디바이스가 생성



 2. 구성

    2.1 ​1안)

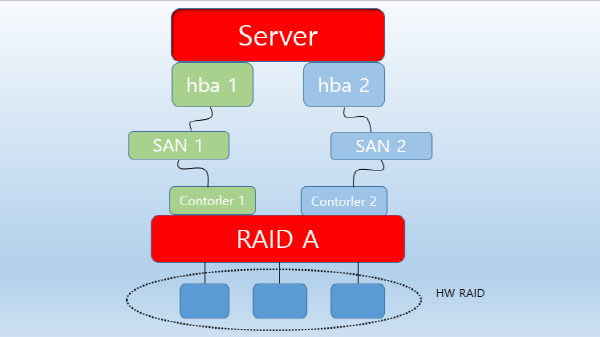

서버 상에는 2개의 HBA, 2개의 SAN Switch, 2개의 RAID Controller가 있습니다.

이 설정에서 장애가 발생할 수 있는 지점이 여러개 있습니다.

- HBA 장애

- FC 케이블 장애

- SAN Switch 장애

- RAID Controller 포트 장애

하지만 multipath로 인해 장애가 발생시 다른 I/O 경로로 전환 할수 있게 합니다.



    2.1 ​2안)


- 서버 상에 1안과 같이 2개씩 있지만 RAID Controller가 늘어났다는 것입니다.

- RAID Controller가 늘어남으로써 경로가 다양해져 장애가 발생할 수 있는 확률이 적습니다.

※ HBA (Host Bus Adapter)

    ● 서버 내부 버스와 외부 스토리지 네트워크 사이의 접속점 역할

    ● 서버와 스토리지 장치 간에 SCSI, Fibre Channel 등의 방식으로 데이터 전송을 위한 서버 측 인터페이스 카드 역할을 하는 장치



- 현재 구성은 san 스토리지가 가격적으로 비싼 관계로 iscsi로 대체하였습니다.



3. install & Configuration


    3.1. ISCSI 구성

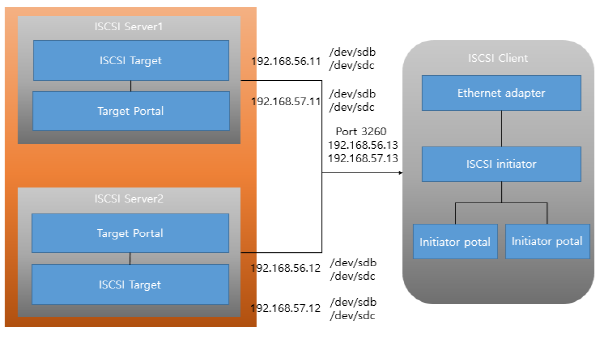

​- 멀티패스를 구성하기 위해서는 Storage 서버에서 네트워크 대역을 두개 혹은 다중 경로로 하여 클라이언트 서버에 넘겨주는 구성입니다.





    3.2. Installation

​volume 확인

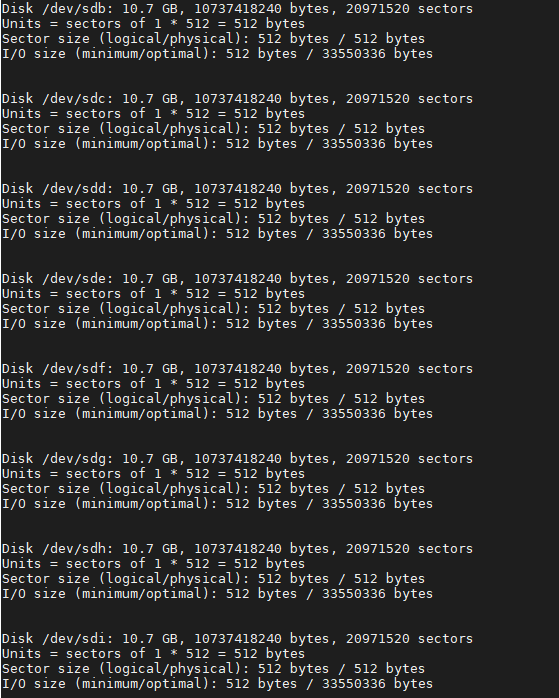

● fdisk -l 명령으로 볼륨들이 iscsi initiator로 잘 붙었는지 확인 합니다.


​multipath 패키지 설치

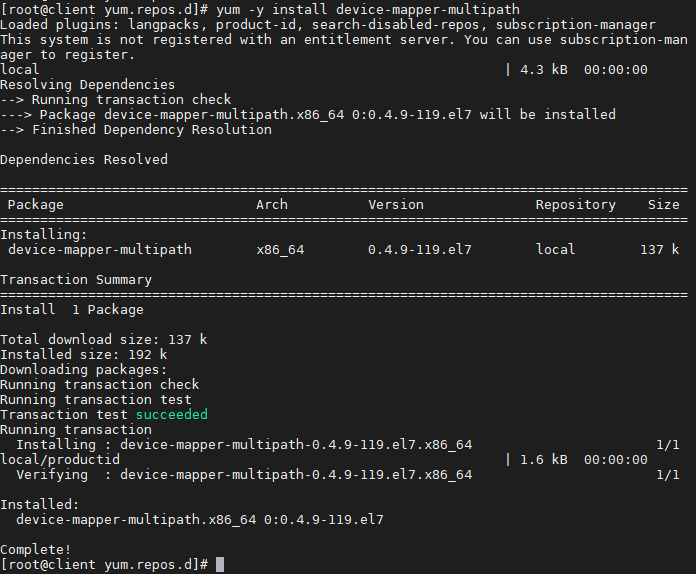

● OS 설치시 패키지 설치를 같이 할 수 있는데 만약 rpm -qa | grep mulitpath 명령으로 확인 했을 시 나오지 않았다면 설치합니다.



    3.3. Configuration

​mpathconf 활성화

● mpathconf --enable 할 시 /etc/multipath.conf 파일이 새로 생성이 됩니다.



- multipath daemon 시작 & 활성화




- volume 재 확인

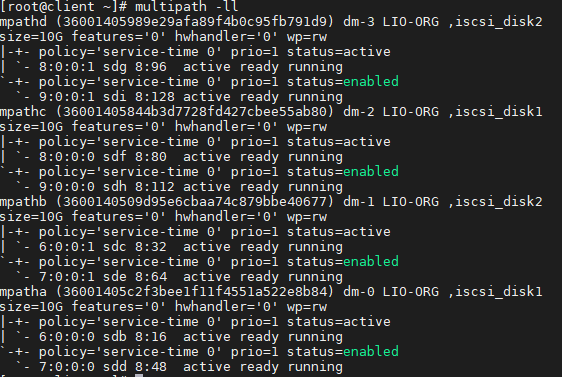

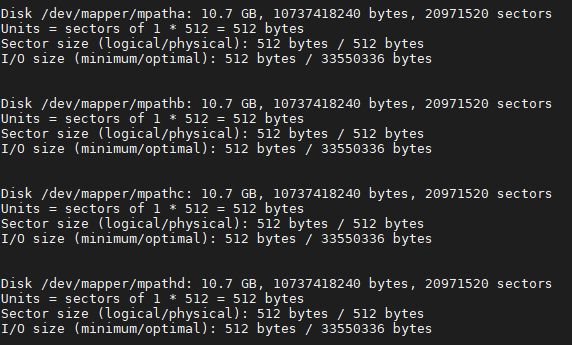

● fdisk -l 명령으로 확인 하여 두개의 볼륨들이 하나의 볼륨으로 각각 맵핑되어 mpathY라는 이름으로 새로 추가가 된 것을 확인했습니다.



- mpathY alias 설정

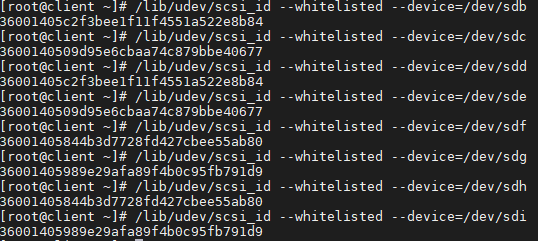

● 새로운 이름으로 맵핑하기 전 volume들의 wwid를 먼저 알아야 합니다.



- multipath.conf 파일 추가

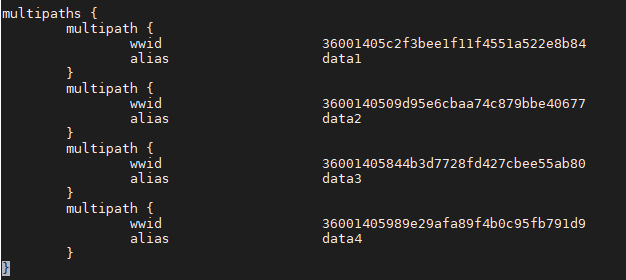

● 위의 사진과 같이 볼륨들의 wwid와 맵핑하고 싶은 alias로 추가 합니다.

● multipath daemon 재시작 할 시 기존의 mpathY가 아닌 data1~4까지의 alias로 매칭됩니다.



- 볼륨 확인

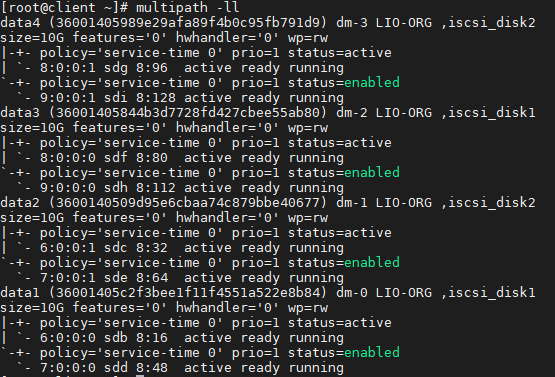

● 기존의 mpathY처럼 되었던 볼륨들이 alias로 매칭됬던 data1~4로 볼륨으로 확인 되어 집니다.
